HomeCutter-plotterCutter-plottere GRAPHTECFCX2000 - packaging - cele mai noi, moderne si accesibile cutter-plottere plane (flatbed) din lume -> FCX2000 - sisteme avansate de cutter-plottere plane pentru decupare si indoire

FCX2000 - sisteme avansate de cutter-plottere plane pentru decupare si indoire

Graphtec - in fruntea inovatiei in taiere inca din 1949



Preturi de lista (valabile in 2021):

1. FCX2000-60 VC (vaccum)   = 19.995 euro

2. FCX2000-120 VC = 26.995 euro

3. FCX2000-120 ES (electrostatic) = 28.995 euro

3. FCX2000-180 VC = 35.995 euro






Preturi in oferta lunii noiembrie:

1. FCX2000-60 VC (vacuum table)    = 15.750 euro

Pompa de vacuum Becker (USA) 1,5 kw - 1.880 euro

2. FCX2000-120 VC  = 18.990 euro

Pompa de vacuum Becker (USA) 2,8 kw, 380 V - 2.680 euro

3. FCX2000-120 ES  = 16.985 euro*

Fixare electrostatica. * Disponibile numai pe anumite piete, la comanda.



4. FCX2000-180 VC = 29.780 euro

Pompa de vacuum Becker (USA) 3,5 kw, 380 V - 3.680 euro

VC- masa cu vacuum - necesita pompa de vacuum.



Nu ratati oferta speciala de sfarsit de an pentru FCX2000-60VC si FCX2000-120VC prin care primiti suplimentar 10% discount si gratuit kitul de unelte pentru carton ondulat.


Nota: Preturile nu includ TVA si sunt valabile pentru plata integrala in avans. Pentru plata unui avans de 50% preturile se majoreaza cu 10%.






Brosurile de prezentare:

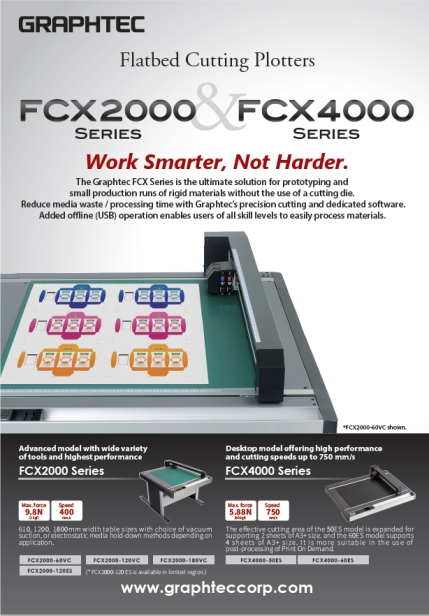

Noile modele Graphtec FCX2000.

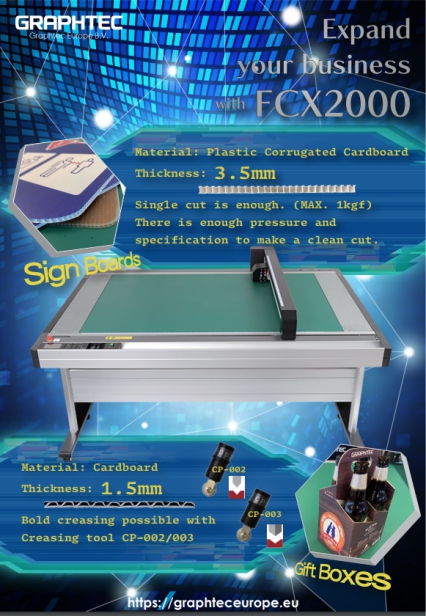

Brosura cu o parte din aplicatiile pe materiale groase recomandate pentru productia de serie scurta sau prototipare:



Suporturi cutite Graphtec



Click pe imagine pentru deschiderea fisierului pdf




Noile cutter-plotterele plane, de mari dimensiuni de la Graphtec - seria FCX2000  sunt produse industriale destinate utilizatorilor ce urmaresc decuparea extrem de precisa a materialelor dificile, cu grosimi si rezistente mari, rigide sau in rola (utilizand adaptor).



Au trei marimi ale mesei de lucru: 1. FCX2000-60 VC - suprafata de taiere 610 mm x 920 mm 2. FCX2000-120 VC - suprafata de taiere 1200 mm x 920 mm 3. FCX2000-180 VC - suprafata de taiere 1800 mm x 920 mm

Au doua tipuri de sisteme de fixare pe masa a mediei pentru lucru:

1. VC - vacuum suction (aspirare)
2. ES - fixare electrostatica (electrozi montati in masa de lucru)

Pot fi operate in mod orizontal.

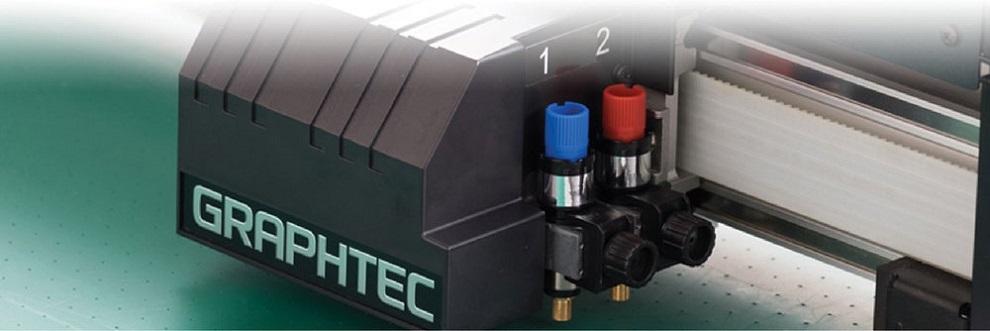

Suport pentru doua unelte. Unealta 1: 500gf / Unealta 2 (1.000 gf)
Graphtec FCX2000 are careta prevazuta cu suporturi pentru doua unelte. Astfel lucrarile complexe pot fi realizate printr-o singura comanda fara a mai fi nevoie sa schimbe uneltele, castigand timp si eficientizand productia (Ex. productia de cutii unde se folosesc cutit si unealta de biguire).

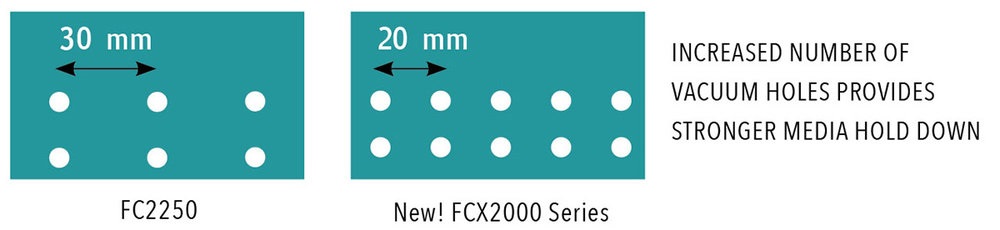

Fixare media mai puternica
Diastanta dintre gaurile care trag aer a fost imbunatatita de la 30mm la modelul precedent Graphtec FC2250 la 20 mm pentru seria FCX2000, iar ca rezultat, seria FCX2000 ofera o putere superioara de suctiune si reuseste sa fixeze ferm materiale mai groase si mai dure.







Includ o serie de aplicatii software care imbunatatesc eficienta lucrului simplificand operatiile executate.

Cutting Master 4

Acest plug-in permite decuparea/desenarea directa din aplicatiile grafice. Pentru o productivitate crescuta, pur si simplu creati lucrarile in CorelDRAW sau Adobe Illustrator si apoi trimiteti-le direct catre imprimanta. Aici se adauga marcajele de inregistrare, se impart pe bucati lucrarile mari, se creeaza copiile in matrice si se dauga liniile de indepartare material dupa taiere.

   Caracteristici principale.

* trimitere directa din aplicatia de lucru cu care sunteti familiarizat
* tairea/desenarea se face plan cu plan si culoare dupa culoare
* nu e nevoie sa transformati in curbe, sa scoateti culoarea din text sau forme. Pur si simplu trimiteti spre taiere/desenare. Programul va va intreba care sunt planurile sau culorile pe care doriti sa le prelucrati. Una dupa alta.
* puteti verifica liniile de taiere in fereastra de previzualizare
* sunt posibile suprapuneri multiple de taiere
* ARMS - scanarea automata a marcajelor pentru masurare si decupare pe contur a materialelor tiparite poate fi controlata si software (din controler)
* utilizare usoara datorita functiilor de rotire, centrare, oglinda
* impartire (tiling) pe bucati pentru segmentare lucrarilor de mari dimensiuni

Sisteme de operare:
Windows 10 si precedente
Mac OS X, 12.2 si precedente

Versiuni software:
Illustrator pentru Windows 8, 9, 10, CS, CS2, CS3
Illustrator pentru Mac 10, CS, CS2, CS3
CorelDRAW 10, 11, 12, X3



Software versatil D-Cut Master

Acest software citeste fisierele DXF executate cu AutoCAD R13 si apoi permite afisarea datelor, stergerea, sortarea, schimbarea ordinii de iesire, specificatiile setarilor de iesire si salveaza functiunile si in acelasi timp creaza date in format GP-GL si le trimite catre plotter.

Caracteristici principale.

* date de iesire (executie) pot fi in planuri sau culori separate
* conditile de iesire (output) dupa numele planului sau culorii
* suporta o functie de sortare pentru a minimiza miscarea media
* functia Weed Border permite executarea decuparea automata a unui chenar in jurul lucrarii pentru a usura detasarea lucrarilor decupate
* orice lucrare care depaseste suprafata utila de taiere poate fi impartita automat pe bucati cu funtia Tiling
* conditiile de iesire (taiere sau desenare) pot fi manageriate prin numele media
* functie Matrix Copy
* functi de simulare a taierii permite verificarea secventei de taiere, schimbarea secventei de taiere



Scanare automata a marcajelor pentru masurare si decupare pe contur a materialelor tiparite (Automatic Registration Marks Sensing - ARMS 6.0)

ARMS este o optiune foarte importanta ce simplifica taierea pe contur a imaginilor tiparite si deasemenea o imbunatatire semnificative a taierii pe contur a lucrarilor de tipul etichetelor sau autocolantelor tiparite de orice tip.
ARMS citeste automat mai multe modele de marcaje.

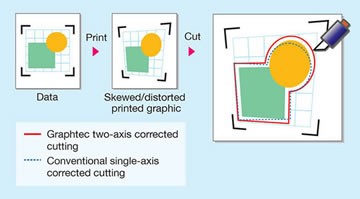

Marcaje de citire in patru puncte ceea ce inseamna corectia deformarilor pe doua axe    ORIGINAL

Senzorul de citire automata in toate cele patru colturi cu corectarea pe axele x/y foloseste o pozitionare de inalta precizie pentru a asigura taierea perfecta a imaginilor chiar daca acestea au fost deformate sever in urma tiparirii. Aceasta inseamna reducerea pierderilor. Deformatiile pot fi deranjante daca nu sunt taiate perfect pe contur dar sunt rareori atat de mari incat sa fie sesizabile cand privim o singura eticheta. Produsele similare de pe piata (fie ca sunt cutter-plottere in rola sau plane) nu au aceasta optiune originala Graphtec, nu pot corela deformatiile pe cele doua axe ceea ce inseamna ca lucrarile (chiar putin distorsionate) sunt pierdute.



Segmentarea zonelor de corectare    ORIGINAL

Posibilitatea de a introduce marcaje orizontale intermediare si citirea acestora permite segmentarea lucrarilor. Aceasta permite o pozitionare de inalta precizie a intregii zone a lucrarii distorsionate in urma imprimarii.

Corectarea cu marcaje multiple

Instructiunile referitoare la formatul utilizat (layout) sunt trimise impreuna cu datele de decupare catre tiparire (asa cum sunt setate in RIP) permitand detectarea continua a marcajelor de inregistrare pentru taierea pe contur. E o caracteristica excelenta ce isi dovedeste utilitatea cand este nevoie sa se decupeze un sir de copii.



Lucreaza cu materiale tari, groase sau subtiri

Adaptate pentru decuparea de PET (polyethylene terephthalate), Polyamide, Stiff paper, Cardboard (carton), Microflute board (pluta), cauciuc sau materiale industriale cu o presiune ajustabila foarte precis pana la 600gf.




Functii imbunatatite pentru o mai mare productivitate



Functie de taiere repetata

Aceasta functie permite decupari in mai multi pasi pentru media ce nu poate fi taiata la o singura trecere.



2 suporturi pentru unelte pentru o alegere mai usoara

Doua unelte pot fi montate in acelasi timp pentru a putea fi schimbate intre ele instantaneu. Daca sunt montate cutit si unealta de biguire atunci decuparea si biguirea sunt executate automat ceea ce mareste substantial productivitatea. Nota: Unealta nr. 2 are o forta de 1000 gf unealta nr. 1 are 500 gf. Forat este reglabila in 40 de pasi.



Functie de biguire extrem de simpla

A fost creata o functie care permite executarea de linii de indoire precise pentru pluata sau carton stratificat.

* Se pot selecta pana la 3 linii de indoire.

* Daca se selecteaza doua sau trei linii de indoire, spatiul dintre aceste linii poate fi deasemenea modificat.

* Operatiuni de biguire selectiva repetata pot fi deasemenea alese pentru fiecare dintre linii.

Ca regula de lucru, spatiul dintre doua linii ar trebui sa fie aproximativ egal cu grosimea materialului. Rezultatul ideal este obtinut prin teste in functie de material, temperatura si umiditatea mediului de lucru.

Cum se determina numarul de linii de biguire:

- O singura linie - materiale cu grosimea de 0,1 mm

- Doua linii - hartie si carton cu grosimea de 0,1 mm - 0,5 mm

- Trei linii - carton rigid intre 0,3 mm si 0,5 mm grosime



Functie avansata de taiere / bigurie pe spatele materialului

Atunci cand folositi marcajele de inregistrare, taierea si biguirea pot fi facute pe spatele materialului astfel incat liniile de indoire sa nu apara pe materialul imprimat.



Emulatie tangentiala

Emulatia tangentiala propritara Graphtec ofera taieturi foarte curate si precise chiar si materialele groase, asigurand muchii si colturi nete (prin acest procedeu proprietar Graphtec, lama cutitului se roteste si se aliniaza intr-o fractiune de secunda cu directia de taiere. In acest fel taierea este realizata numai cu muchia taietoare a cutitului asigurant taieri adanci, curate si foarte rapide).















NOUA seria de cutter-plottere plane (flatbed) FCX2000 de la Graphtec

Specificatii tehnice si detalii

Model  60VC - 120VC   - 120ES - 180VC
Configuratie Digital servo, Flatbed
Metoda de fixare a materialului pe masa VC VC   ES VC
VC model :Vacuum *1, ES model : Adeziune electrostatica
Zona de taiere efectiva 610 x 920 mm 1200 x 920 mm 1800 x 920 mm
24.0 x 36.0 inch 47.2 x 36.0 inch 70,86 x 36.0 inch
Latimea maxima a media 950 mm (37.4 inch) (directia axei - Y)
Numarul de stilouri / cutite 2
Viteza maxima de taiere 400 mm/s (16 inch/s) (Selectabila in 16 de pasi)
Forta de taiere Unealta 1: Max. 4.9N (500 gf), Ajustabila in 40 de pasi (1 pana la 40),
Unealta 2: Max. 9.8N (1 kgf), Ajustabila in 40 de pasi (2 pana la 80)
Dimensiunea minima a caracterelor Patrat de aproximativ 10 mm (depind de tipul de caracter si de media utilizata)
Rezolutia mecanica 0.0025 mm
Rezolutia programabila Mod GP-GL: 0.1/0.05/0.025/0.01 mm,
HP-GL™ *2 : 0.025 mm
Tipuri de cutite si stilouri Tip lame : Supersteel, Stilouri : Carioca - pe baza de apa, Cu bila - pe baza de ulei, De embosare, De biguire, De zgariere, De unica folosinta *3
Media de taiat Marking film (vinyl, fluorescent, reflectorizant), Carton / hartie pana la 1 mm grosime, Foi de polistiren spuma
Interfete RS-232C, USB 2.0 (full speed) ; Retea - Ethernet (10BASE-T/100BASE-TX),  auto-comutabil
Seturi de comanda GP-GL si HP-GL™ *3 emulatie (selectabila din menu sau automat din datele primite)
Memorie buffer 2 Mb
Acuratetea pe distanta Intre +- 0.1% sau 0,1 mm, care este mai mare (mod plotter)
Repetabilitatea Pana la 0.1 mm (mod desenare sau taiere excluzand contractia media)
Perpendicularitatea Pana la 0.5 mm / 900 mm (mod plotter)
Alimentare 100 la 120 VAC, 50/60 Hz; 220 la 240 VAC, 50/60 Hz
Consumul de energie 100 W sau mai putin
Mediul de lucru Temperatura: +19 -  +30 C, Humidity: 35% - 50% RH (fara condensare)
Guaranteed precision Temperatura: +21 - +28 C, Humidity: 35% to 40% RH (fara condensare)
Dimensiuni externe
(I x L x H)
Plan orizontal 1344 x 1409 x 930 mm 1934 x 1409 x 930 mm

2534 x 1409 x 930mm VC sau

1934 x 1409 x 930 mm ES




Greutate (inclusiv stand) aprox. 76 kg aprox. 99 kg aprox. 116 kg VC sau 93 kg ES




*1   Impreuna cu modelele VC nu este livrata si pompa de vacuum.
*2   HP-GL™ este o marca inregistrata a Hewlett-Packard Corporation din SUA.
*3   Stilourile de unica folosinta nu pot fi folosite cu forta ridicata.
