CE6000 - cea mai noua generatiie de cutter-plottere cu taiere pe contur si taiere tangentiala

Surclasand competitia Graphtec inoveaza seria accesibila de cutter-plottere cu taiere pe contur si taiere tangentiala. Ingloband caracteristici de clasa superioara, noua serie CE6000-PLUS de cutter-plottere de la Graphtec va permite sa executati lucrari profesionale, de cea mai mare complexitate, folosind un buget strict controlat.

Calitate a taierii pe care te poti baza.

Operatii intuitive si usurinta in exploatare.

Seria de cutter-plottere CE6000-PLUS de la Graphtec ridica standardul pentru inalta performanta a cutter-plotterelor economice. Ofera caracteristici de nivel profesional precum citirea automata a marcajelor de inregistrare pentru tairea pe contur si taierea prin perforare pentru productia de etichete ce pot fi furnizate cu tot cu suport sau a mostrelor de packaging. Caracteristicile avansate ale seriei CE6000 vor imbunatati eficienta lucrului dvs. si va vor creste productivitatea.

Indisponibil

Pana la sfarsitul lunii noiembrie :

Mult mai multe optiuni pentru aceeasi investitie. Sigur in lume la acest nivel de dotari pentru clasa sa.

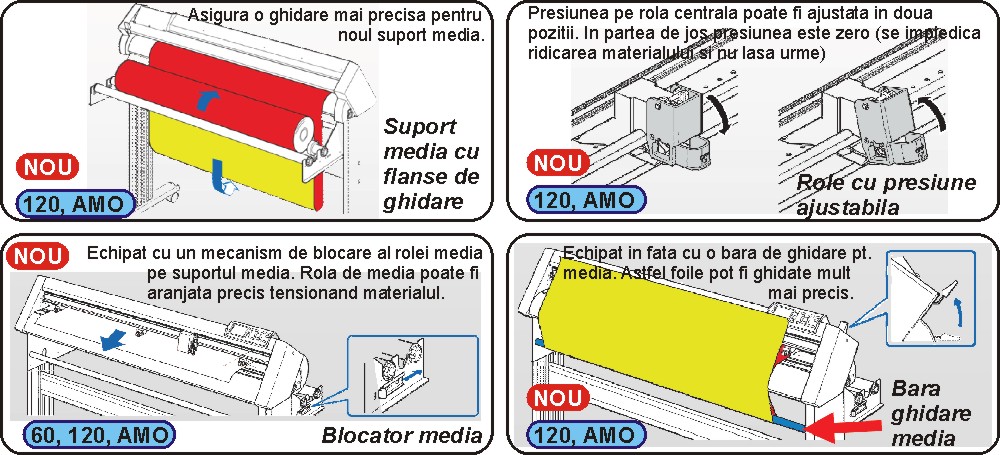

* Mai multe role presoare pentru a putea lucra cu materiale foarte fine sau hartie, pe lungime mare.

* Role presoare cu presiune reglabila.

* Bara frontala pentru ghidare media.

* Mecanism de blocare a rolelor media pe stand.

* Suport media cu flanse de ghidare.

* Optional cos reglabil pentru media.

Este disponibil un nou stand cu role blocabile din aluminiu extrudat prevazut cu stand pentru media cu sisteme de blocare, tensionare si ghidare.

Aceasta facilitati se vor dovedi extrem de utile atat pentru utilizatorii profesionisti cat si pentru cei aflati lla inceput de drum.

Garantia standard 12 luni. Garantia prelungita optionala de 24 luni (majorare 5%).

* Graphtec CE6000-120 AMO - pret valabil pentru plata integrala in avans si livrare in 3-7 de zile de la confirmarea platii.

Nota: Preturile nu includ TVA si sunt valabile numai pentru plata integrala in avans. Pentru plata unui avans de minim 50% si restul inainte de livrare preturile se majoreaza cu 7%.

Produceti etichete? Cateva sute? Cateva mii? Cateva zeci de mii de etichete?

In aceeasi zi?

Poate aveti nevoie si de un echipament de incarcare automata cu foi pentru taierea continua pe contur.

Urmariti Graphtec F-Mark:

http://www.compass.com.ro/cutter_plotter/compass_graphtec_cutter_plotters/i_mark_automatic_sheet_fed_die_cutter_echipament_taiere_contur/

Suporturi cutite Graphtec (cele cu capat rosu sunt pentru cutitele optionale de 1,5 mm diametru pentru caractere mici, materiale groase, high reflective film sau cauciuc gros pentru sablare).

Click pe imagine pentru deschiderea fisierului pdf

APLICATII:

Pentru a intelege care sunt aplicatiile pentru care cel mai modern cutter-plotter din industrie la aceasta clasa va poate da rezultate perfecte, va rugam sa accesati link-ul de mai jos:

http://www.graphteccorp.com/applications/cutter_plotter.html

Cea mai buna solutie pentru print&cut daca nu aveti nevoie sa taiati lucrari mai late de 122 cm.

Fara concurenta in privinta calitatii, vitezei si a usurintei in exploatare. Nici macar din partea Summa. Restul nu intra in competitie.

Mai multe filme de prezentare de pe YouTube.

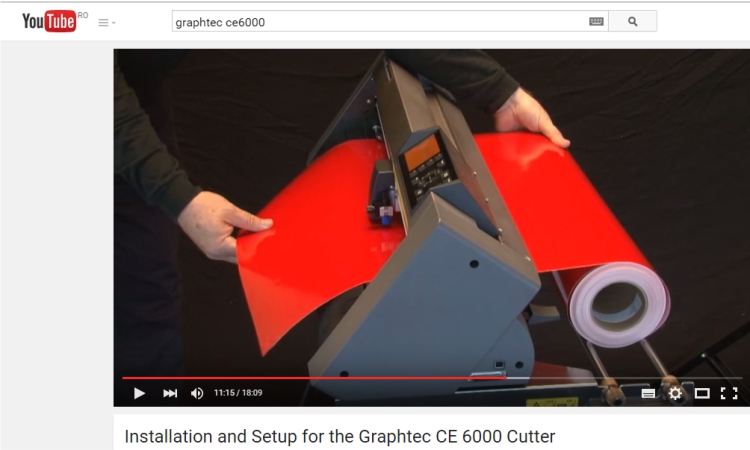

Instalare si set-up cutter-plottere Graphtec FC6000

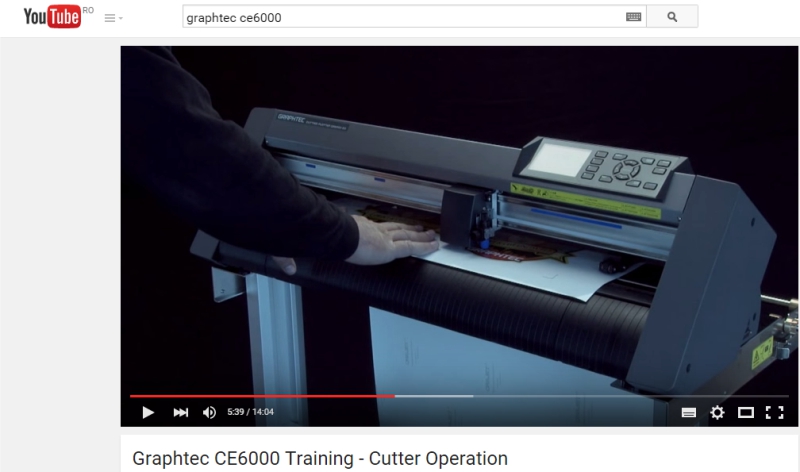

Click pe imagine pentru urmari montarea si utilizarea.

Click pe imagine pentru a urmari operatiunie de baza.

Training pas cu pas print and cut (engleza).

Click pe imagine pentru a intelege cum se poate face taierea pe contur.

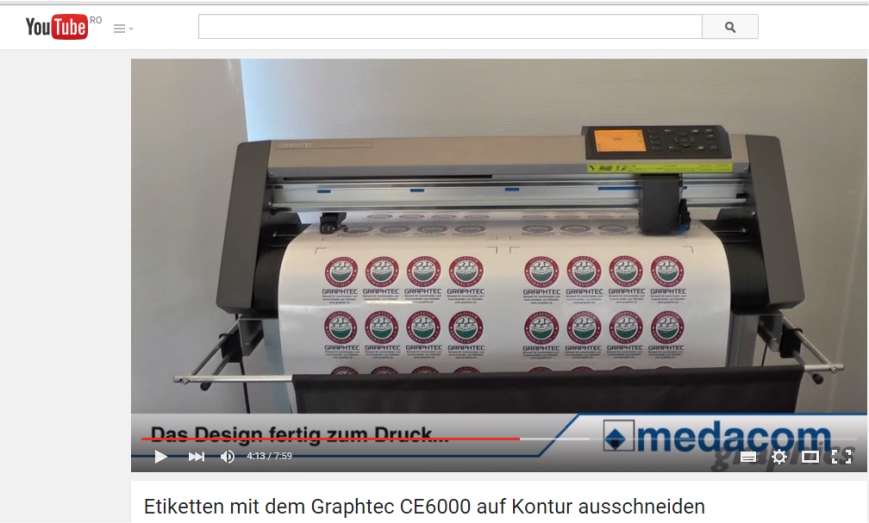

Training print&cut in limba germana (Medacom).

Click pe imagine pentru a intelege cum puteti taia automat pe un contur dorit imagini pre-imprimate.

Caracteristici tehnice:

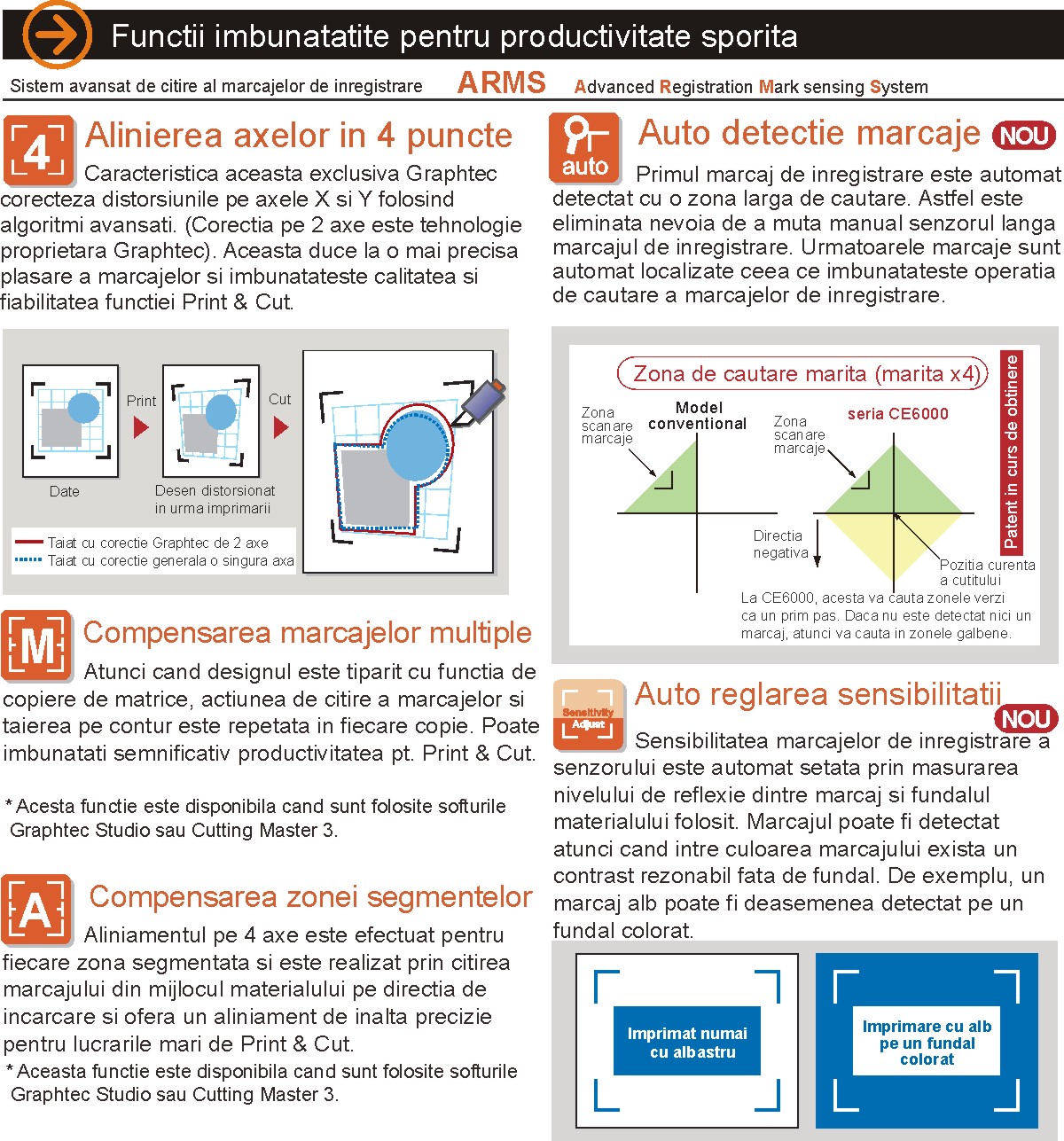

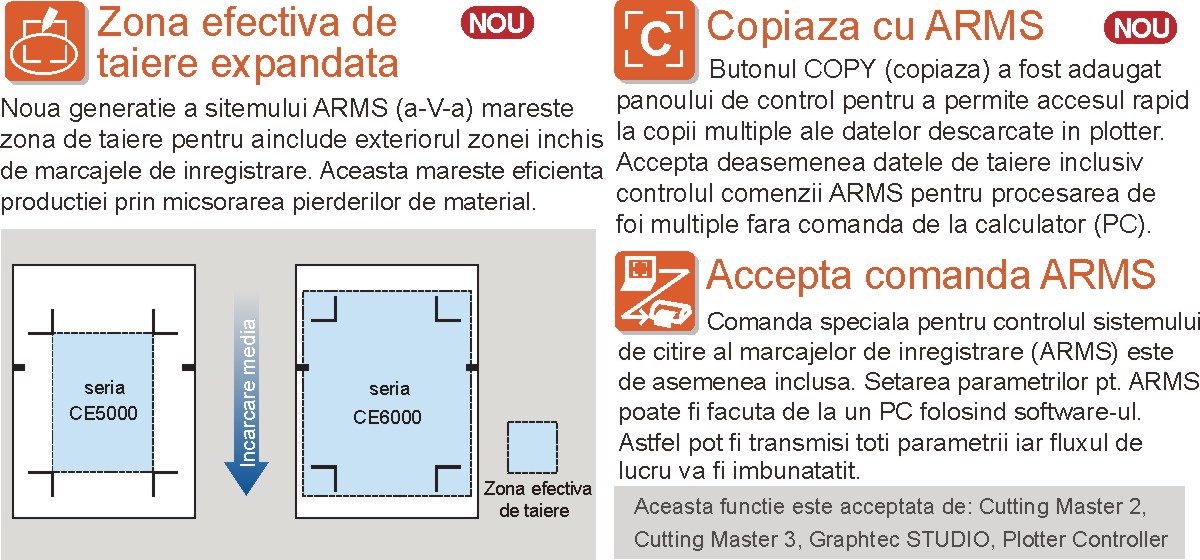

* Noul sistem avansat de citire a marcajelor de inregistrare ARMS 6.0 imbunatatit pentru o taiere si mai precisa si o viteza mai mare

Suprafata marita de taiere atunci cand se folosesc marcajele de inregistrare (ARMS), copiere directa cu ARMS, comanda ARMS direct din calculator

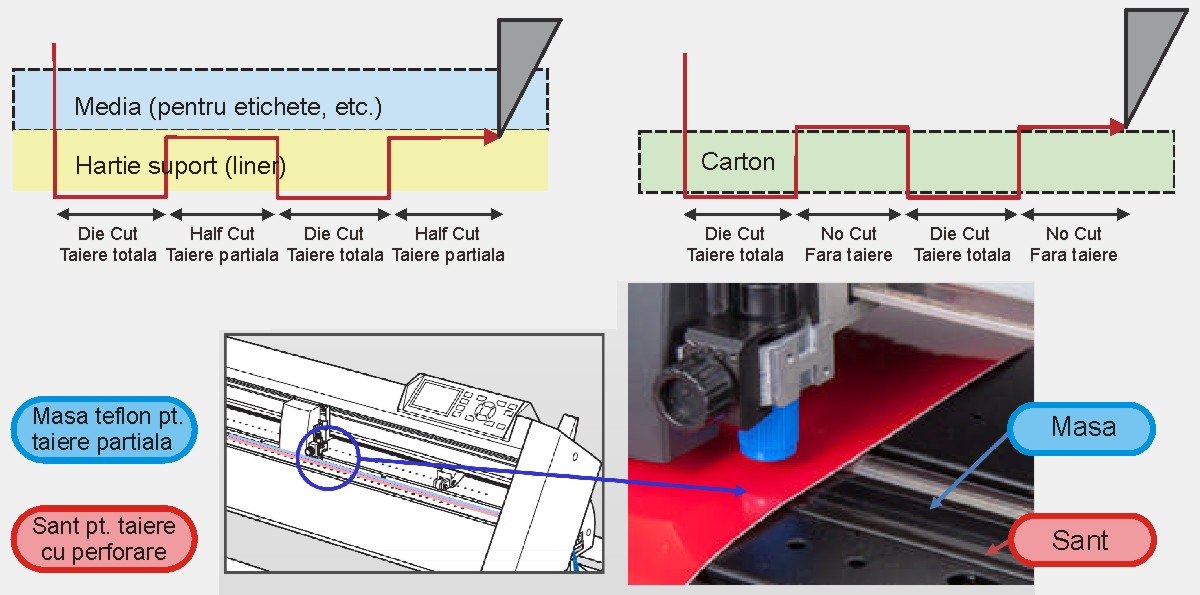

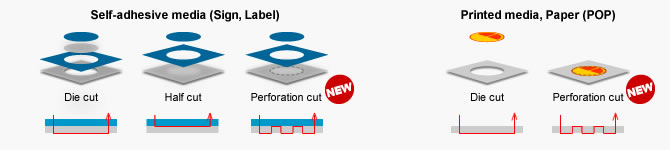

* NOU - taiere cu perforare si taiere partiala (half-cut)

Taierea partiala sau taierea prin perforare sunt functii extrem de necesare atunci cand dorim sa taiem si foaia suport a autocolantului sau dorim sa realizam diverse cutii sau felicitari cu volum.

Taierea prin perforare este efectuata prin controlul fortei de taiere si nu doar prin miscarile sus/jos ale cutitului marind astfel productivitatea. Aceasta functie este ideala pentru tairea liniilor de separare pentru etichete ce se doresc livrate cu tot cu suport, pentru linii de indoire pentru semnalistica POP sau felicitari, cutii, etc.

* NOU - functie automata de impartire a taierii pe zone (Auto-paneling)

Impartirea automata pe zone (Auto-paneling) este o noua functie care in mod automat imparte lucrarile lungi in pagini mai mici, taite secvential fara lipsuri. Rezultatul este fara urma de imbinare, este doar o lucrare continua. Miscarea media este limitata doar la pagina mica (segmentul) care se taie in acel moment, imbunatatindu-se in acest fel precizia de taiere si derularea materialului.

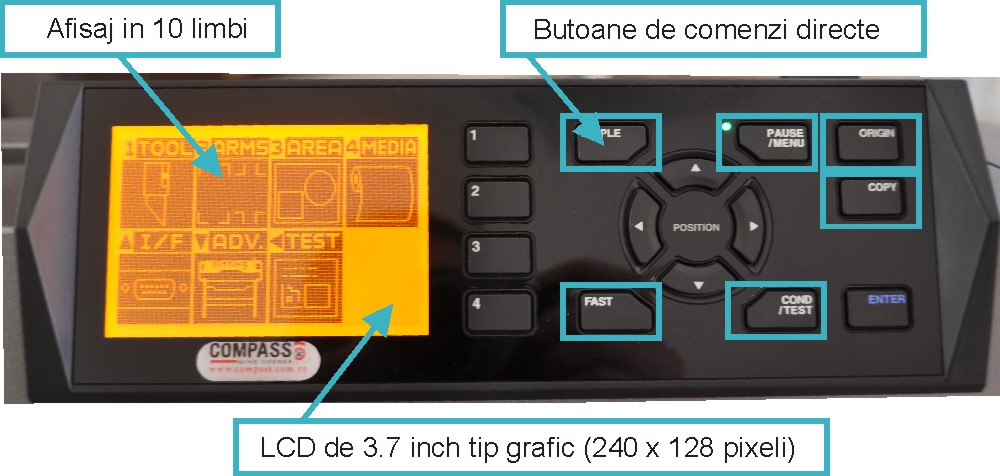

* Nou panou de control cu display LCD

Setarile CE6000 pot fi facute foarte usor folosind ecranul LCD mare (240 x 128 pixeli) si tastatura panoului de control. Ecranul LCD este de tip grafic, foloseste icoane intuitive si poate fi configurat in 10 limbi.
O caracteristica ce usureaza intelegerea chiar de catre operatorul neinitiat si perceptia acestora in timpul lucrului determinand o succesiune mai rapida a operatiilor.
Indicatiile panoului LCD DE TIP GRAFIC sunt deasemenea etichetate din acelasi motive de ergonomie.
Rezultatul este un mediu de lucru familiar si foarte placut.

Tastatura este configurata cu 15 butoane dintre care 6 corespund la comenzi directe marind ergoonomia.

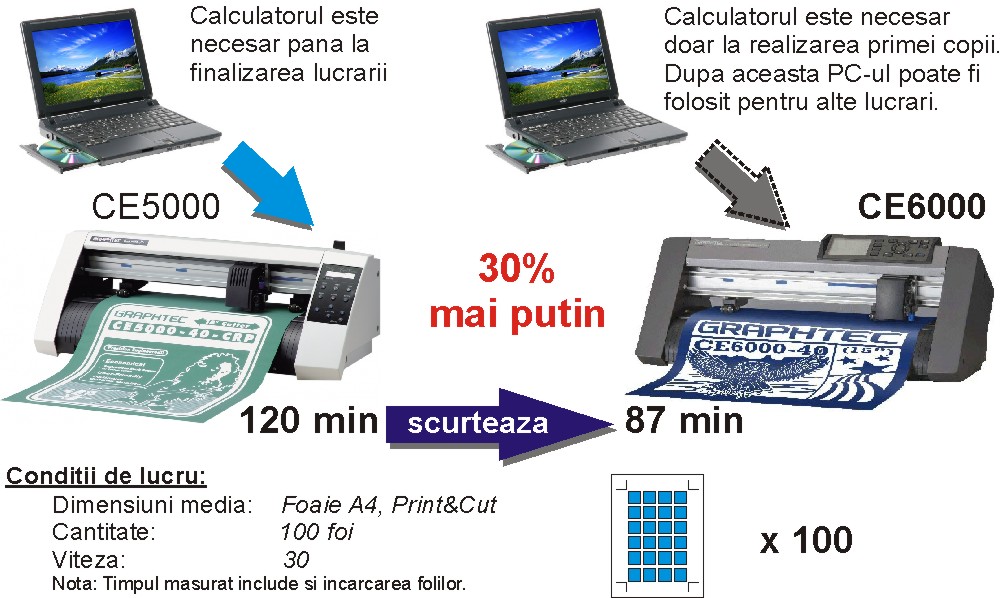

* Functie de copiere inclusiv cu marcajele de inregistrare (ARMS)

Panoul de control al seriei CE6000 de cutter-plottere cu taiere pe contur de la Graphtec contine butonul dedicat COPY ce permite copierea datelor trimise de la calculator (PC), inclusiv cu datele referitoare la marcajele de inregistrare (ARMS).

Astfel multiple coli identice pot fi taiate folosind aceasta functie de copiere fara amai fi nevoie de legatura cu un calculator. Aceasta caracteristica mareste substantial productivitatea functiei Print&Cut. Procedeul este similar cu realizarea de copii multiple la copiator cu diferenta ca trebuie schimbata manual, de fiecare data, foaia de material.

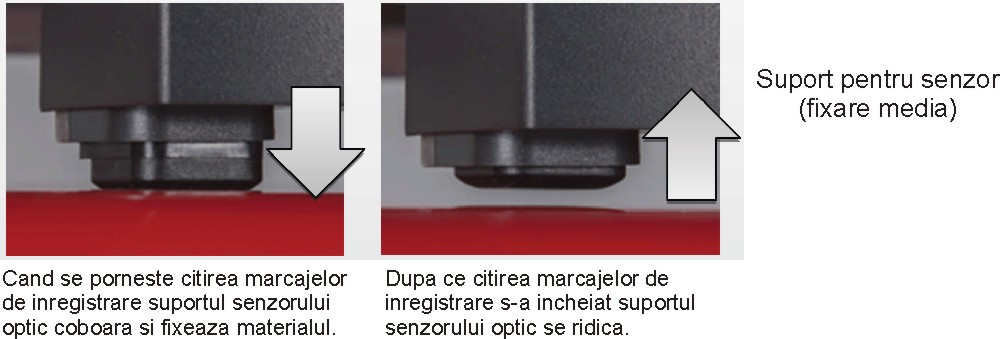

* NOU - suport mobil pentru senzorul optic de citire al marcajelor de inregistrare (fixare media)

Careta seriei CE6000-PLUS de cutter-plottere cu taiere pe contur si taiere tangentiala de la Graphtec este prevazuta cu un suport mobil pentru senzorul optic de recunoastere al marcajelor de inregistrare.

Are functia de a fixa media pe masa in timpul citirii in asa fel incat aceasta sa nu se miste. Deasemenea previne influenta luminii ambientale.

Asigura o citire mai stabila a marcajelor de inregistrare.

* Timp redus de detectare al marcajelor de inregistrare

Secventa de scanare a marcajelor de inregistrare a fost modificata pentru reducerea semnificativa a timpului de detectare al marcajelor de inregistrare.

Astfel detectarea marcajelor se poate face chiar in jumatate din timpul conventional (raportat la CE6000)

* Decupari de lungime mare si ghidare media pentru lucrari mari

Cutter-plotterele cu taiere tangentiala si taiere pe contur ale seriei CE6000-PLUS de la Graphtec sunt acum echipate in premiera cu o serie de elemente care asigura un mai bun management al rolelor de media in vederea executarii de lucrari de lungime mare.

Este disponibil un nou stand cu role blocabile din aluminiu extrudat prevazut cu stand pentru media cu sisteme de blocare, tensionare si ghidare.

Aceasta facilitati se vor dovedi extrem de utile atat pentru utilizatorii profesionisti cat si pentru cei aflati lla inceput de drum.

Toate aceaste imbunatatiri sunt gandite sa ofere o mai buna ghidare pentru lucrarile mari.

Model	CE6000-40P	CE6000-40P	CE6000-40P	CE6000-60P	CE6000-120-P-AMO
Lungimea de taiere garantata	2 m	2 m	2 m	5 m	5 m
Stand	NU	NU	DA	DA	DA
Cos pentru media	NU	NU	Optional	Optional	Optional
Numar de role presoare	2	2	2	3	4
Pozitii setare forta apasare rola	o pozitie	o pozitie	o pozitie	2 pozitii	2 pozitii
Blocator pe suportul media	NU	NU	DA	DA	DA
Bara de ghidare frontala pt. coli media	NU	NU	NU	DA	DA
Linii ghidare media stantate in sasiu	DA	DA	DA	DA	DA

Nota: Pentru obtinerea de lucrari de lungime mare este obligatorie folosirea standului si a cosului pentru media. Acestea trebuie folosite in conditiile prevazute de catre distribuitorul dvs. Graphtec in Romania (COMPASS) si includ conditiile de mediu, materialele folosite precum si conditiile adoptate.

Include aplicatii software imbunatatite

Rezultate uimitoare folosind Graphtec Studio - software de design

Acum puteti sa lucrati profesional fara a mai duce grija licentelor de software profesional de design, super-scumpe.

Este o aplicatie software usor de folosit pentru ccrearea de design original. Imagile pot fi usor create folosind icoanele programului care sunt aranjate in jurul zonei de desenare. Are functii imbunatatite precum auto-formare (auto-shapes), umbrire (shading) sau functii de editare. Se pot configura deasemenea conditiile de taiere sau alte functiunni ale cutter-ploter-ului.

Caracteristici principale:

Crearea de design folosind forme automate, diverse tipuri de linii si altele
Editarea caracterelor folosind functiile de rotire, oglinda, fit-to-shape si linie exterioara (outline)
Functia Auto-trace (formate de imagine bmp, tif, jpg, etc.)
Suporta conectarea si folosirea mai multor cutter-plottere

Sisteme de operare acceptate*: Windows 10/8/7/Vista/XP, Mac OS 10.5.8 la 10.8

* Pentru mai multe informatii despre compatibilitatea sistemelor de operare (OS) si aplicatiile software verificati pagina de suport de la Graphtec ( http://www.graphteccorp.com/support/software/cuttingplotters.html ) sau reprezentantul dvs. Compass.

Este un software nou, ce poate fi folosit cu usurinta pentru crearea de obiecte folosind icoanele aranjate in jurul zonei de desenare. Utilizare intuitiva prin aranjarea ecranului in cinci zone cu meniurile Pull-down, icons, preview area, drawing area, side panels. Poate fi utilizat imediat dupa instalare.

Caracteristici principale pentru crearea de design

Forma (Shape)

Orice forma poate fi usor creata folosind unelltele de desenare precum Line, Rectangle, Circle/Ellipse, Polygon, Curve/Arc, etc.
Sunt disponibile 68 de forme presetate in uneltele de desenare Auto-shapes.
Toate aceste forme sunt deasemenea foarte simplu de editat.

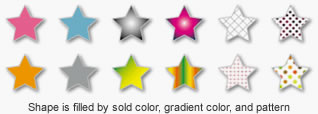

Functii de umbrire (shading)

Poate desena usor culori simple peste un obiect sau o ilustratie si poate umple cu usurinta un gradient sau model (pattern).

Functii de editare

Poate edita folosind functii precum crop, join, etc in fiecare din formele obiectelor suprapuse.
Icoana unealtei de modificare (Modify) va va oferi optiunni de modificare in panoul lateral pentru a remodela obiectele.

Stilul de linii

Liniile pot fi create usor folosind unealta de desenare linii. Poate seta configurarile liniei intuitiv catre executie precum style, corner, end cap, sau culoare.

Text

Textul creat si editat este foarte asemanator cu cel produs de un editor de texte cu care sunteti familiarizat deja.
Textull poate fi configurat cu tipul de font, stil, marime, etc. folosind optiunea Text Style.
Textul poate fi plasat pe forme si cai (paths), folosind controlul din text box textul va urmari forma dorita.

Setarile cutter-plotter-ului

Conditiile de taiere ale cutter-plotterului pot fi monitorizate si configurate cu ajutorul software-ului.
Cutter-plotterele conectate la acest software sunt evidentiate in panoul lateral. Din acest sir dvs. puteti selecta cutterul careia doriti sa ii trimiteti lucrarea.
Conditiile de taiere cum ar fi tipul de unealta, viteza, forta, tipul de linie, acceleratia, etc. pot fi monitorizate si setate folosind optiunile de taiere pentru fiecare linie in parte din desenul dvs.
Conditiile de taiere pot fi deasemenea asociate unei linii de culoare sau unui layer pentru a putea executa operatiuni succesive diferite folosind optiunea Configure Cut Job. In acest mod lucrarea dvs., oricat de complexa de la eticheta, felicitare sau cutie de prezentare poate fi executata intr-o singura operatiune salvand timp si bani si micsorand riscul greselilor umane.

Tracing bitmaps & offset paths

Tracing

Reprezinta o modalitate de a lua obiectele, in general de tip bitmap, si a realiza un contur exterior (outline) in jurul acelui obiect. Fisierele imagine (tip bitmap) trebuie "re-desenate" in mod special deoarece un cutter-plotter inntelege numai liniile vectoriale si nu imaginile care contin puncte (asa numitii pixeli) din care sunt create imaginile sau fotografiile.

Aceasta caracteristica este extrem de folositoare atunci cand dorim sa convertim imagini cu logo-uri in obiecte vectoriale asa cum este exemplificat in exemplul de mai jos.

Offset paths (linii de offset)

Creaza noi linii (cai - paths) in spatiul specificat de la linia de referinta. Crearea unei cai/linii de offset poate imbunatati spectaculos un design. Poate fi deasemenea folosita pentru crearea unei linii de taiere pentru aplicatiile de Print and Cut. Un Offset este o linie exterioara (outline) sau interioara (inline), a unei forme sau a unui obiect.

Caracteristici principale pentru procesul de taiere

Prezinta deasemenea o varietate de caracteristici precum crearea de marcaje de inregistrare, copiere matrice, tiling, setari pentru inlaturarea usoara amaterialuluui in exces (weeding), conditiile uneltelor folosite, setarile specifice ale lucrarii de taiere si altele. Aceste functii cresc productivitatea lucrarilor de taiere.

Acestea sunt functii identice regasite in in Cutting Master 4 va rugam sa verificati si sectiunea in care este prezentat Cutting Master 4 pentru detalii.

Plug-in software pentru Illustrator si CorelDraw

Cutting Master 4

Acest plug-in software trimite obiectele de taiate crreate cu Illustrator sau CorelDRAW catre plotter, si poate fi folosit deasemenea pentru a controla cutter-plotter-ul. Are o varietate mare de facilitati recum crearea de marcaje de inregistrare, copiere matrice, tiling, setari pentru inlaturarea usoara amaterialuluui in exces (weeding), conditiile uneltelor folosite, setarile specifice ale lucrarii de taiere si altele. Este usor de folosit si acest lucru va premite sa obtineti cea mai buna performanta de la cutter-plotterul dvs.

Caracteristici principale:

Editarea pozitiei, expandarea, si reducerea acesteia chiar in fereastra de pre-vizualizare
Crearea de linii exterioare a caracterelor alfanumerice, recunoscand grosimea liniei si suprapunerile
Trimiterea si realizarea lucrarii pe straturi (layer) sau culori si inserarea de linii pentru indepartarea usoara a materialului in exces (weeding) atat pe orizontala cat si pe verticala precum si realizarea si taierea automata a unui dreptunghi in jurul lucrarii dvs.
Despartirea unui obiect in piese mici prin functia de tiling
Suporta conectarea si folosirea mai multor cutter-plottere

Sisteme de operare acceptate*: Windows 10/8/7/Vista/XP, Mac OS 10.5.8 la 10.8

Fluxul de lucru

Designul este creat folosind una din versiunile suportate ale Adobe Illustrator sau CorelDRAW.
Marcajele de inregistrare pentru alinierea conturului sunnt create folosind functiile din Cutting Master 4 daca este necesar.
Datele legate de design sunt transferate catre Cutting Master 3 folosing icoana plug-in software-ului din Adobe Illustrator sau CorelDRAW. Cutting Master 4 se va deschid eintr-o noua fereastra cu datele deja transferate.
Datele de taiere sunt transferate catre cutter-plotter. Cutter-plotter-ul incepe lucrarea de decupare.

Caracteristici principale ale Cutting Master 3

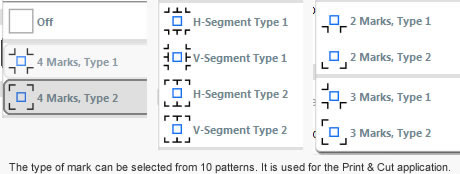

Marcajele de inregistrare

Marcajele de inregistrare pot fi adaugate obiectului ce urmeaza a fi imprimat folosind icoana Registration Marks din Adobe Illustrator sau CorelDRAW.

Copiere matrice

Este folosita pentru crearea de copii multiple ale aceluiasi obiect. Obiectul este copiat intr-o matrice in care sunt pastrate toate informatiile despre acesta.

Atunci cand obiectul este pus in pagina pentru imprimare, actiunea de citire a marcajelor de inregistrare si apoi de taiere a obiectului este realizata repetat pentru fiecare obiect. Acest lucru imbunatateste productivitatea aplicatiilor de Print and Cut.

Margine de indepartare surplus de material (weed border)

Linia de margine (un dreptunghi in jurul lucrarii) si linii ajutatoare (orizontale sau verticale) pt fi adaugate automat in desen si apoi sunt taiate. Usureaza foarte mult procesul de indepartare a materialului de care nu mai avem nevoie din jurul desenului nostru.

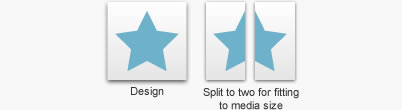

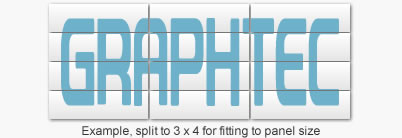

Impartire pe bucati a designului (tiling)

Obiectul ce urmeaza a fi taiat pote fi impartit automat intr-un numar oarecare de bucati mai mici. Bucatile mai mici pot fi taiate separat. Acest lucru este de mare ajutor atunci cand trebuie sa executam lucrari de dimensiuni mari si complexe. Putteti executa designul pe bucati si reface oricare dintre bucati daca este cumva nevoie fara a mai fi nevoie sa taiati tot desenul ca in cazul celorlalte cutter-plottere de pe piata.

Atunci cand obiectul care trebuie taiat este mai mare decat media sau chiar mai lat decat cutter-plotterul dvs., atunci obiectul poate fi impartit automat pe bucati care incap in material sau in cutter-plotterul dvs.

Cand un trebuie sa executam un design foarte mare care urmeaza a fi lipit pe o suprafata divizat in mai multe bucati, acel design poate fi impartit in bucati care sa intre exact in panoul nostru.

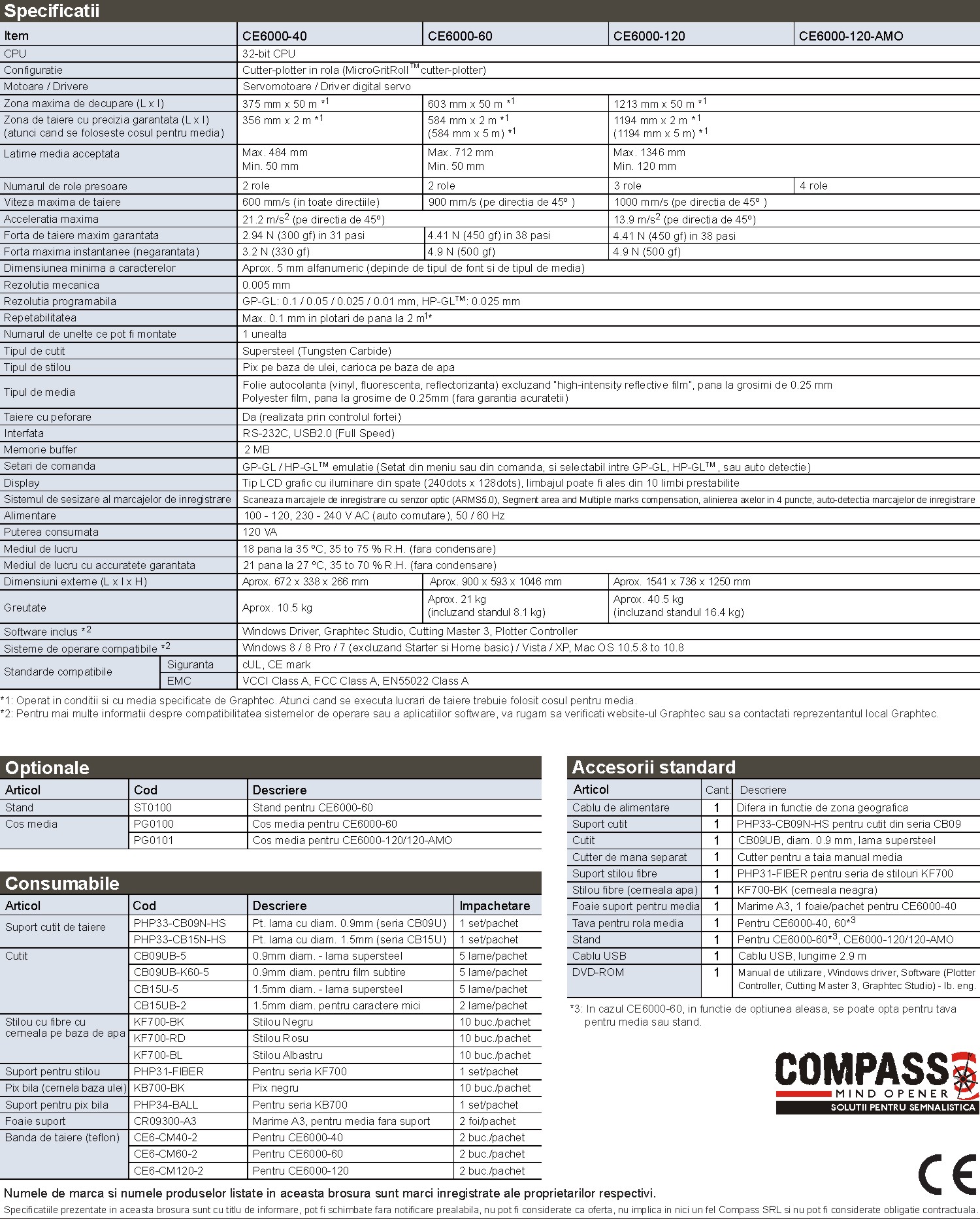

* Specificatii tehnice

Click pe imaginea de mai jos pentru marire.

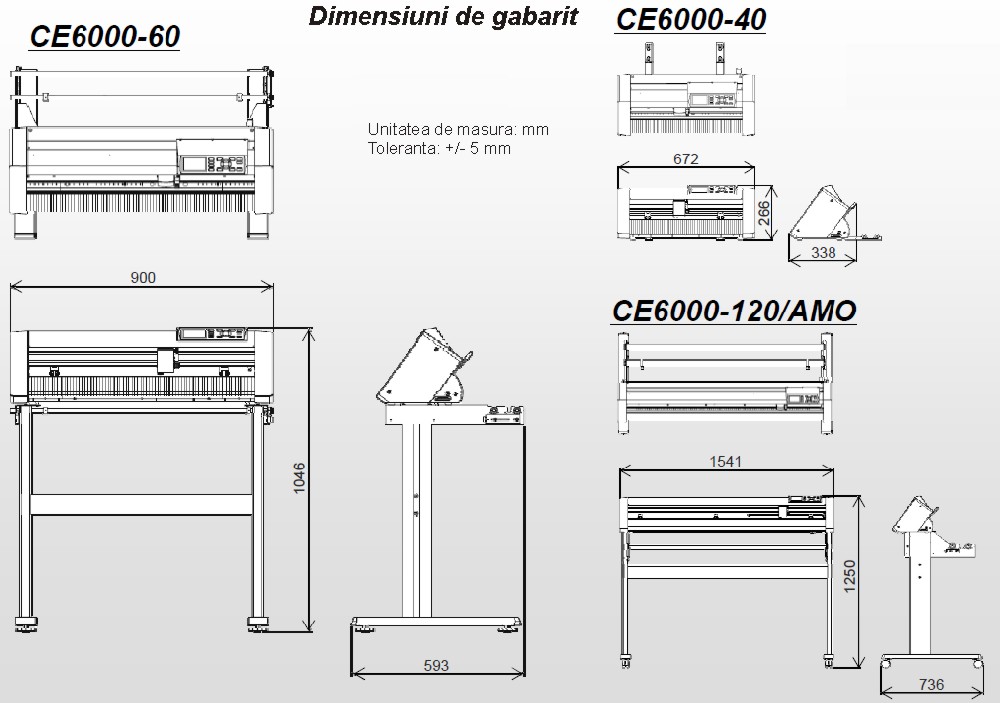

* Dimensiuni de gabarit

Pentru a decide care este marimea echipamentului care vi se potriveste verificati dimesiunile de gabarit prezentate mai jos. Asigurati-va ca aveti spatiu suficient pentru exploatare.
