HomeCutter-plotterCutter-plottere GRAPHTECFCX4000 flatbed - noua serie perfecta pentru mostre, cutii de prezentare, etichete -> FCx4000 - NOU - cutter-plottere plane pentru packaging/POP, print&cut sau semnalistica, carton, plastic

FCx4000 - NOU - cutter-plottere plane pentru packaging/POP, print&cut sau semnalistica, carton, plastic


Preturi cutter-plotter plan Graphtec seria FC4500:

Preturi in 2022:

FCX4000-50ES  - 9.990 euro

FCX4000-60ES  - 11.990 euro

Stand pentru FCX4000-60ES - 1025 euro



Preturi in oferta in luna martie (cate un singur echipament disponibil in limita stocului) :

FCX4000-50ES  - 7.999 euro

FCX4000-60ES  - 8.999 euro



Stand ST-0113 pentru FCX4000-60ES - 745 euro

PM-CT-002 - Unealta biguire cu varf bila pentru curbe pe carton gros pentru FCX4000 si FCX2000 - 139 euro

CP-001 - Unealta biguire cu varf rotunjit pentru carton gros pentru FCX4000 si FCX2000 - 245 euro

PM-CR-002A - Film protectie panou electrostatic (0.3mm) pentru Graphtec FCX4000-50ES - 39,5 euro

PM-CR-003A - Film protectie panou electrostatic (0.3mm) pentru Graphtec FCX4000-60ES - 49,5 euro

PM-CM-002 - Cling Mat x 2 bucati (covor adeziv) pentru decuparea materialelor tip hartie sau carton (inclusiv biguire carton ondulat gros) care nu se fixeaza sigur pe panoul electrostatic pentru FCX4000-50ES/60ES (660 x 488 mm)  - 208 euro

OPS682-PLS - Graphtec PRO Studio Plus - software pentru design incluzand toate setarile avansate (1 licenta) - 299 euro

OPS682-RSF - Graphtec PRO Studio Plus for Rhinestone - software pentru design in editie limitata doar pentru rhinestone (design automat pentru strasuri adezive - 1 licenta) - 119 euro

OPS682-ANS - Graphtec PRO Studio Plus for Auto Nesting - software pentru design  in editie limitata doar pentru Auto Nesting (aranjare optimizata automata in pagina - 1 licenta) - 119 euro



Preturile sunt valabile pentru plata integrala in avans. Livrarea se face in 5-45 de zile in functie de stoc.


Nota: preturile nu includ TVA si sunt valabile pentru plata integrala in avans.


Brosura cu specificatiile tehnice seriilor FCX4000 (limba engleza) :







Suporturi cutite Graphtec



Click pe imagine pentru deschiderea fisierului pdf











Aplicatii



Pentru a vedea intreaga gama de aplicatii la care pot fi folosite cutter-plotterele plana de la Graphtec din seria FC4500/4510 va rugam sa accesati link-ul de mai jos:

http://www.graphteccorp.com/applications/cutter_plotter.html





Cutter-plotterele plane sunt folosite pentru o gama foarte larga de procese si aplicatii industriale. Avand o forta maxime de 750 mm/secunda cutter-plotterul dvs. de birou ofera inalta performanta si productivitate.



Are o selectie buna de unelte adaptate pentru procese variate

Control precis al taierii pe contur, taierii pe jumatate (half cut), taiere prin perforare si desenare. Este ideala pentru productia de mostre sau productie mica.



Perfecte pentru print&cut folosind functia automata ARMS

Echipate cu ARMS (Advanced Registration Marks Sensing system sitem avansat de citire al marcajeor de inregistrare). Taiere simpla si extrem de precisa a imaginilor pretiparite folosind Cutting Master 2. Productivitate inalta la realizarea de semnalistica volumetrica (POP), autocolante sau prototipuri de cutii.



Lucreaza cu materiale tari, groase sau subtiri

Adaptate pentru decuparea de PET (polyethylene terephthalate), Polyamide, Stiff paper, Cardboard (carton), Microflute board (pluta), cauciuc sau materiale industriale cu o presiune ajustabila foarte precis pana la 600gf.




Functii imbunatatite pentru o mai mare productivitate



Functie de taiere repetata

Aceasta functie permite decupari in mai multi pasi pentru media ce nu poate fi taiata la o singura trecere.



2 suporturi pentru unelte pentru o alegere mai usoara

Doua unelete pot fi montate in acelasi timp pentru a putea fi schimbate intre ele instantaneu. Daca sunt montate cutit si unealta de biguire atunci decuparea si biguirea sunt executate automat ceea ce mareste substantial productivitatea.
Nota: La modelul FCX4000-50/60 ambele unelte au aceeasi forta de apasare ceea ce va permite sa realizati o gama mult mai variata de operatii, inaccesibile echipamenteleor concurente.



Functie de biguire extrem de simpla

A fost creata o functie care permite executarea de linii de indoire precise pentru pluta, carton sau plastic stratificat pana la 2 mm.

* Se pot selecta pana la 3 linii de indoire.

* Daca se selecteaza doua sau trei linii de indoire, spatiul dintre aceste linii poate fi deasemenea modificat.

* Operatiuni de biguire selectiva repetata pot fi deasemenea alese pentru fiecare dintre linii.

Ca regula de lucru, spatiul dintre doua linii ar trebui sa fie aproximativ egal cu grosimea materialului. Rezultatul ideal este obtinut prin teste in functie de material, temperatura si umiditatea mediului de lucru.

Cum se determina numarul de linii de biguire:

- O singura linie - materiale cu grosimea de 0,1 mm

- Doua linii - hartie si carton cu grosimea de 0,1 mm - 0,5 mm

- Trei linii - carton rigid intre 0,3 mm si 0,5 mm grosime



Cea mai avansata functie de taiere / bigurie pe spatele materialului

Atunci cand folositi marcajele de innregistrare, taierea si biguirea pot fi facute pe spatele materialului astfel incat liniile de indoire sa nu apara pe materialul imprimat.



Emulatie tangentiala

Emulatia tangentiala propritara Graphtec ofera taieturi foarte curate si precise chiar si materialele groase, asigurand muchii si colturi nete (prin acest procedeu proprietar Graphtec, lama cutitului se roteste si se aliniaza inntr-o fractiune de secunda cu directia de taiere. In acest fel taierea este realizata numai cu muchia taietoare a cutitului asigurant taieri adanci si curate).



ARMS 6 - Advanced Registration Marks Sensing system  (sistem avansat de citire a marcajelor de inregistrare)

Ajustare automata a sensibilitatii ARMS - functie ORIGINALA Graphtec

Sensibilitatea senzorilor de citire a marcajelor de inregistrare poate fi ajustata corespunzator cu media folosita. Acest lucru permite folosirea de media de diverse culori si marcaje de inregistrare.



Compensare segmentata a suprafetei - functie ORIGINALA Graphtec

Marcajele intermediare intercalate pe axa X (miscare material) permite corectia in 4 puncte pentru fiecare zona individuala in parte. Aceasta permite o pozitionare precisa pe toata zona imprimata care ar fi putut fi deformata in urma imprimarii.



Detectare automata a marcajelor de inregistrare

Primul marcaj de inregistrare este detectat automat, eliminand nevoia de a muta manual capul de citire desupra marcajelor de innregistrare. daca acestea nu sunt detectate de prima data procesul se reia automata salvand timpul unei reinitializari.



Corectie folosind marcaje de inregistrare in 4 puncte (verificare deformare pe doua axe) - functie ORIGINALA Graphtec

Cutter-plotterele Graphtec din seria FC4500 folosesc citirea in 4 puncte a marcajelor de inregistrare si corectarea pe axele X/Y foloseste o pozitionare de inalta precizie pentru a asigura o taiere perfecta a lucrarilor dvs. chiar daca sunt deformate in urma imprimarii.



Detectare a seturilor multiple de marcaje de inregistrare

Datele de taiere si informatiile despre imagini pot fi trimise catre imprimmare in multiple copii permitand detectarea continua a marcajelor de inregistrare in vederea taierii. Aceasta functie este esentiala atunci cand se doreste o taiere de inalta acuratete.



Suporta comanda marcajelor de inregistrare

Comanda marcajelor de inregistrare este oferita pentru a controla ARMS din software.
*Cutting Master 2



Cutting Master 2

Acest plug-in software permite taierea directa din aplicatiile de desenare. Pentru o productivitate mai mare, pur si simplu va creati lucrarile dvs. in CorelDraw sau Adobe Illustrator si apoi le trimiteti catre plotter.



Caracteristici  principale

* Posibilitatea de a verifica liniile de taiere in fereastra de pre-vizualizare

* Centrare, rotire, oglinda pentru simplificarea pozitionarii

* Liniile de taiere pentru caractere sunt create automat

* Personalizarea fiecarei linii de taiere (viteza, forta, acceleratie, tip de linie, etc.) dupa culoarea acestoara sau layer (strat)

* Auto-lipire pentru conectarea diferitelor forme sau culori

* Tiling (impartirea lucrarii pe zone) sau paneling (taierea lucrarii pe bucati) pentru segmentarea taierii

* ARMS poate fi controlat de catre software

* Taierea sau biguirea pe spatele lucrarii poate fi realizata si cu FCX4000

* Sunt posibile taieri cu treceri multiple

* Copierea matricei pentru productivitate mai mare



Sisteme de operare compatibile: Windows Vista / XP / 2000, W7, W8, W10, Mac OSX 10.14 - 10.15

Software compatibil: CorelDraw, Adobe Illustrator



D-Cut Master - software extrem de versatil (optional)

Acest software citeste fisierele dxf create in Auto CAD R13 si apoi permite afisarea dateleor, stergerea, sortarea, schimbarea ordinei de iesire, alegerea setarilor de iesire, salvarea functiilor precum si crearea de date de plotare GP-GL care sa fie tiparite la un plotter.



Caracteristici principale:

* Functia de Simulare de taiere permite verificarea secventei de taiere, schimbarea secventei de taiere si taierea pe bucati (tiles - zone) inainte de trimiterea efectiva a datelor catre taiere.

* Trimiterea datelor pe straturi (layere) sau culori diferite este permisa (astfel putem alege un strat pentru biguire, altul pentru alt tip de biguire sau taiere partiala sau punctata, alte straturi pentru taierea finala sau scrierea de mesaje).

* Conditiile de taiere (viteza, forta, acceleratie, tip linie) pot fi selectate pe culori sau straturi.

* Functie de copiere a matricei de lucru (pentru print&cut).

* Orice desen care este mai mare decat suprafata efectiva de taiere poate fi taiata pe bucati care incap pe zona de lucru (tiling).

* Suporta o sortare a functiilor pentru a reduce miscarile uneltelor.

* Functia de taiere a unei margini de taiere suplimentare (weed border)  - incadrarea automata a lucrarii intr-un dreptunghi, taieturi orizontale sau verticale suplimentare care sa ne permita sa eliminam materialul in exces mult mai usor.

* Conditiile de iesire pot fi selectate dupa numele mediei folosite.

* Sisteme de operare compatibile: Windows Vista / XP / 2000, 7, 8, 10, Mac OSX 10.14 - 10.15

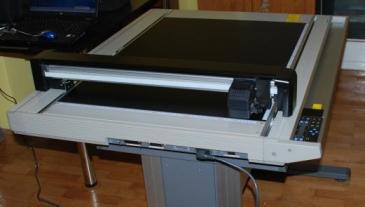

Extrem de robust, cu un stand ergonomic ce ii asigura rigiditatea necesara.

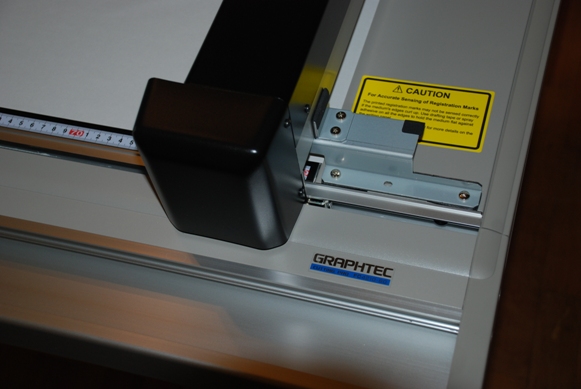

Asigurare ferma a portalului la transport - siguranta.

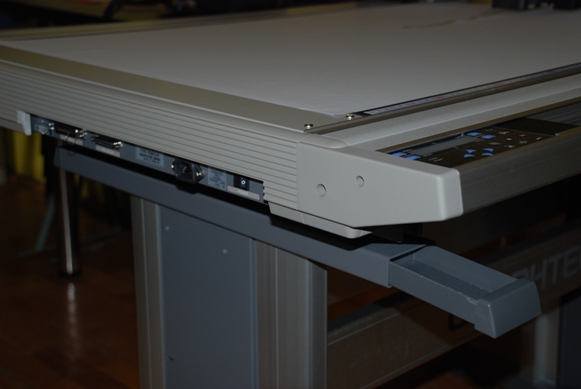

Poate fi conectat  simplu prin USB - usurinta in exploatare.

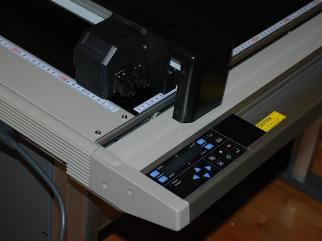

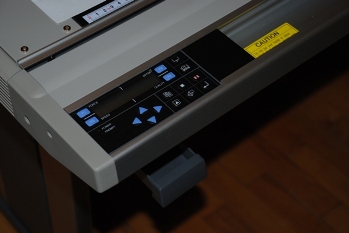

Panou de control mare, intuitiv, display LCD extrem de lizibil.






Forta de taiere foarte mare (600g) permite acum decuparea materialelor groase, rigide sau greu de taiat.

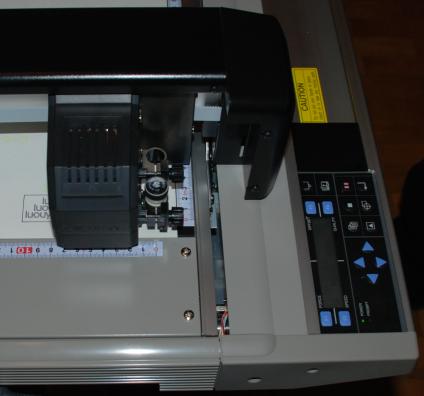

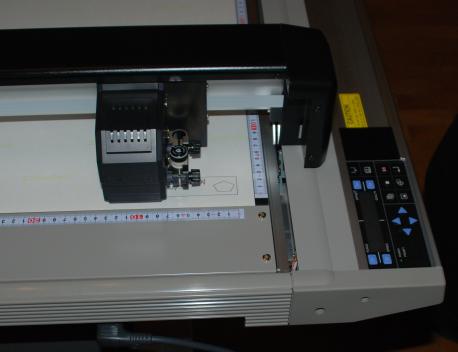

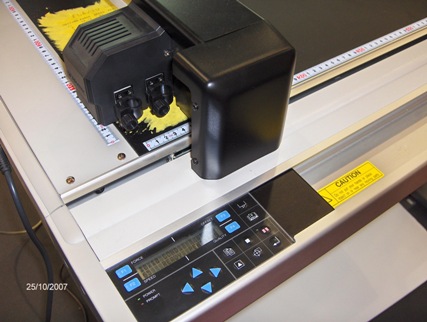

Careta permite:
- desenarea cu doua stilouri simultan
- folosirea a doua unelte simultan (cutit / stilou sau cutit / varf de indoire)


Tot in careta este montat senzorul de citire a marcajelor de inregistrare pentru taierea pe contur.





Designul simplu face din seria FC4200 o unealta foarte cautata de profesionstii din toata lumea din domeniul serigrafiei.
Acum se pot face cu foarte mare usurinta decupajele pe suprafete mici, pe materiale care pana acum erau considerate resturi inutilizabile.



Un alt domeniu este cel al ambalajelor de prezentare, de cele mai multe ori de serie foarte mica sau unicat, create pentru clienti care vor sa isi testeze produsele inainte de a intra in fabricatie dar cu costuri mici. Functia de taiere pe contur este esentiala pentru ca formele, culorile pot fi diverse si neobisnuite. Si sa nu uitam viteza foarte mare (pana la 650 mm/sec.) sau acuratetea (0.01 mm).
Iar asta va diferentiaza de concurenta.





Versatilitate - careta poarta in acelasi timp si stiloul sau instrumentul de biguire sau zgariere pe langa cutit ceea va permite sa trasati un test inainte de a taia, sau executa o lucrare complexa de ambalaj intr-o singura comanda lucru care este extrem de folositor. Panoul de control este extrem de usor de citit si utilizat. Spatii de depozitare in stand.



Nu mai punem la socoteala abilitatea seriei FCX4000 de a scana marcajele pentru decuparea pe contur pentru a decupa rapid, precis si net pe orice contur dorit.



Software-ul profesional - Cutting Master 4 permite lucrul direct din CorelDraw sau Adobe Illustrator si controlul total al echipamentului doar din calculator.
Conditiile prestabilite (forta, viteza, offset, acceleratie) pentru fiecare material utilizat (carton, film, autocolant, hartie fotografica, hartie, cauciuc pentru sablare, folie reflectorizanta) pot fi memorate separat si utilizate printr-o simpla apasare de buton. Munca operatorului devine mult mai simpla si erorile de operare pot fi eliminate.



Pot fi executate desigur si lucrari CAD/CAM sau de arhitectura.



Poate sa taie complet sau doar in puncte ceea ce permite indoirea ulterioara, cu usurinta, pe traseul dorit. Rezultatul - ambalaje unice si adaptate nevoilor specifice clientilor dumneavoastra.

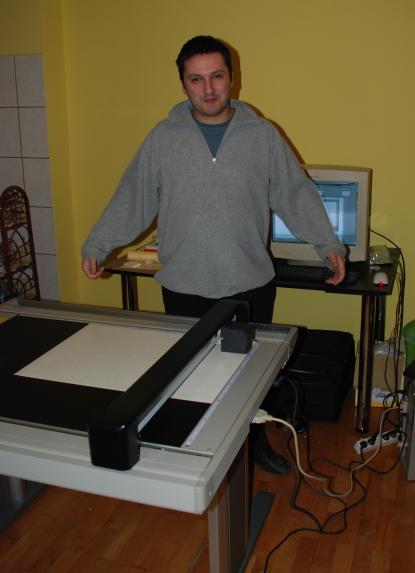

 Happy customer - multumiri Ankh Media Timisoara pentru ca ne-au facut instalarea usoara.










 Specificatii:

Parametrii FCX4000-50ES FCX4000-60ES
Configurare Cutter-plotter plan (Flatbed)
Sistem comanda motoare Sistem servo digital (servomotoare AC)
Suprafata efectiva de decupare 660 x 488 mm 976 x 660 mm
Latime material maxima admisa 536 mm 708 mm
Suprafata de fixare a media Foaie cu adeziune electrostatica sau folie autoadeziva Foaie cu adeziune electrostatica sau folie autoadeziva
Viteza maxima de taiere 750 mm/s (de la 1 la 75 cm/sec in 23 de pasi)
Viteze de taiere selectabile 1 pana la 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 75 cm/s
Forta de taiere

Unealta 1: max 600 gf in 48 de pasi

Unealta 2: max 600 gf in 48 de pasi

Inaltimea minima a caracterelor 10 mm2 (caractere alfanumerice, pot diferi in functie de material si font)
Rezolutia mecanica 0.005 mm
Rezolutia programabila GP-GL: 0.1, 0.05, 0.025, 0.01 mm
HP-GL(TM): 0.025 mm *2
Repetabilitatea Intre 0.1 mm *2
Acuratetea pe lungime Intre ±0.2% din lungimea lucrarii sau ±0.1 mm, din cea mai mare*4
Perpendicularitatea Intre 0.3 mm/430mm Intre 0.4 mm/610mm
Acuratetea citirii marcajelor de inregistrare Intre 0.3 mm *3
Numarul de cutite/stilouri Doua (cutit, stilou, unelte de biguire sau zgariere)
Tipul de cutite si de stilouri Lama cutitului: supersteel (tungsten carbide)
Stilou: pe baza de apa; pe baza de ulei
Tipuri de media Filme pentru signing (autoadezive, fluorescente si vinyl replectorizant)
Hartie/carton (pentru desen, etc.) pana la 0.5 mm grosime *4
Foi de spuma (poliuretanica) comprimata 0.8 mm grosime *5
Cauciuc pentru sablare pana la 1.5 mm grosime *5
Film reflectorizant de mare intensitate *6
Interfete RS-232C seriala si USB 2.0 Full Speed
Capacitatea bufferului 2 MB
Stari de comanda GP-GL si HP-GL(TM) emulation (selectabile din panoul de control)
Display LCD Display LCD de 3,7 inch
Alimentare 100 - 120 VAC, 50/60 Hz
220 - 240 VAC, 50 Hz
Consumul de putere Pana la 120 VA
Mediul de lucru +10 la +35° C, 35 la 75% RH (fara condensare)

Dimensiuni externe
L x l x H (aprox.)

1089 x 897 x 204 1405 x 1069 x 204
Greutate (aprox.) 19 kg 26 kg *7

*1 Cand se opereaza cu media si in conditiile recomandate de Graphtec
*2 HP-GL este o marca inregistrata a Hewlett-Packard Company
*3 Cand se deseneaza testul implicit folosind un stilou cu bila pe hartie normala
*4 Utilizand cutitele CB15U sau CB15U-K30
*5 Utilizand cutitul CB15U-K30
*6 Utiizand cutitul CB15UA
*7 Optional. Standul nu este inclus.





* valabile pentru anumite modele
